该发生器采用中频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施,调节精度高、操作简单、体积小、重量轻、便于电力部门,企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
技术参数
1、电压测量误差:1.0%(满度)±1个字
2、电流测量误差:1.0%(满度)±1个字
3、过压整定误差:≤1.0%
4、0.75切换误差:≤0.5%
5、波纹系数:≤0.5%
6、电压稳定度:随机波动、电源电压变化
±10%,≤0.5%
7、工作方式:间断使用,额定负载30分钟
8、1.1倍额定电压使用:10分钟
9、环境温度:-15℃~50℃相对湿度当温度为
25℃时不大于90%(无凝霜)
10、海拔高度:2000米以下

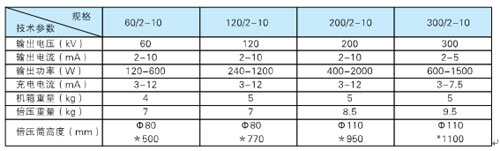

![](/static/upload/image/20220322/1647923058708836.jpg)
