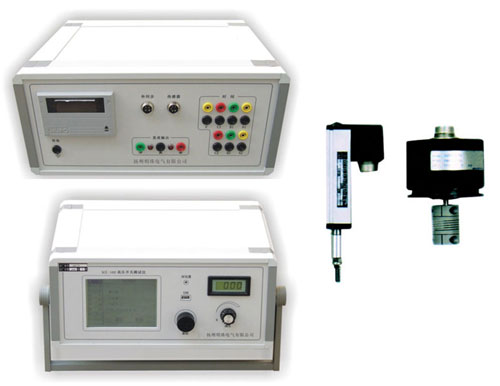

仪器功能
本仪器主要适用于多油、少油、SF6、真空等高压开关机械特性参数测试与特性分析。
1、能够进行各类开关的断口分、合闸时间、相内同期、相间同期、断口弹跳时间、行程、速度的测量及低电压动作试验等。仪器测量过程中采集的相关波形，供用户进行分析、计算。
2、仪器操作简单，速度传感器安装方便。
3、仪器内置可调直流电源，可模拟各项开关操作命令。内置直流电源与电网电气隔离。
4、仪器内置大容量存贮器，具有计算机数据通信接口。
5、仪器抗电磁干扰能力强，能够在500kV及以下变电站电磁干扰环境可靠工作。
6、仪器采用进口机箱安装，不仅外形美观，而且结构牢固；适合野外作业，能承受频繁运输。
技术指标
1、时间测试
测试范围：1~3000ms;
准确度：±（0.1%读数±2个字）；
分辨率：0.1 ms
2、速度测试
传感器：电阻线性度：≤0.1%，采样速率：20K；
测速范围：0.1~20.00m/s，
准确度：±（1%读数±2个字）
3、行程测试
分辨率：0.1mm；准确度：±（1%读数±2个字）；
测量范围：根据选配传感器。
4、直流电源
调压范围：30V~265V，准确度：＜1%；
纹波因素：＜1%；
最大输出电流：10A
5、安全性能
绝缘电阻：＞2MΩ
漏电流：＜3.5mA
介电强度:能承受1500V(50Hz有效值)1min的耐压试验.
6、使用电源电压
AC220V±10%，频率：50Hz±5%
7、使用环境
温度：-15℃~55℃，相对温度：＜80%。
